三協電精株式会社

システムラック　型番をクリックして下さい、shopページが別画面で開きます。

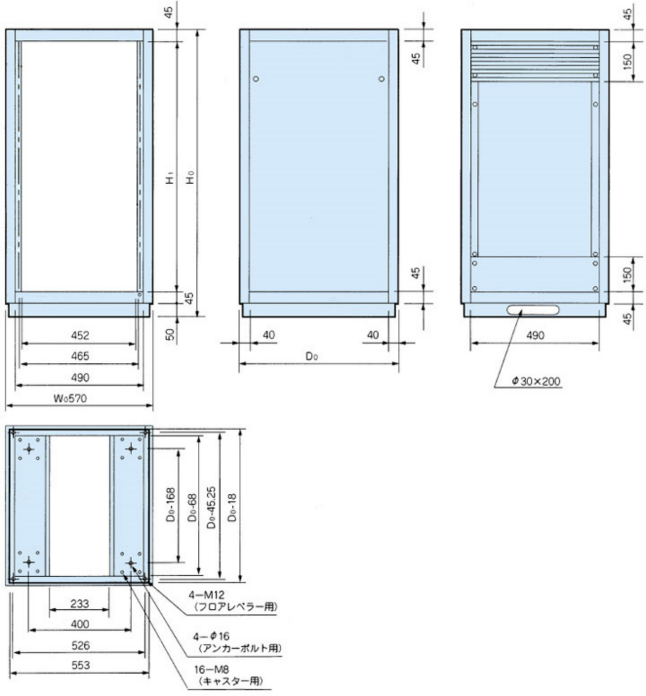

LKEシリーズキャビ
ネットラック

ご注意
LKEシリーズの標準本体には、サポートフレーム、サブフレーム等は含まれておりませんので、ご注文の際は充分ご注意下さい。
各使用を参考に、用途に合わせ、オプション類を選定し、ラック本体と一緒にご注文下さい
型番 規格 巾
W0		 全高
H0		 有効高
H1		 奥行
D0		 パネル有効
ユニット数		 サイド
フレーム数		 アンカー
位置寸法		 自重（kg） 税込価格 納期
LKE-100-45 JIS 570 1140 1000 450 20H 4 400×282 38.08
108,138
 都度確認
LKE-100-53 530 400×362 40.92
112,385
 都度確認
LKE-100-63 630 400×462 44.46
115,652
 都度確認
LKE-100-71 710 400×542 46.98
122,839
 都度確認
LKE-100-80 800 400×632 49.95
131,333
 都度確認
LKE-120-45 1340 1200 450 24H 400×282 42.03
117,612
 都度確認
LKE-120-53 530 400×362 45.35
124,037
 都度確認
LKE-120-63 630 400×462 49.5
128,284
 都度確認
LKE-120-71 710 400×542 52.2
135,581
 都度確認
LKE-120-80 800 400×632 55.35
144,075
 都度確認
LKE-140-45 1540 1400 450 28H 400×282 46.44
127,304
 都度確認
LKE-140-53 530 400×362 50.0
133,511
 都度確認
LKE-140-63 630 400×462 54.45
137,759
 都度確認
LKE-140-71 710 400×542 57.51
146,253
 都度確認
LKE-140-80 800 400×632 60.93
156,816
 都度確認
LKE-160-45 1740 1600 450 32H 6 400×282 50.85
131,333
 都度確認
LKE-160-53 530 400×362 54.73
137,759
 都度確認
LKE-160-63 630 400×462 59.58
142,115
 都度確認
LKE-160-71 710 400×542 62.82
150,500
 都度確認
LKE-160-80 800 400×632 66.51
163,241
 都度確認
LKE-180-45 1940 1800 450 36H 400×282 55.17
135,581
 都度確認
LKE-180-53 530 400×362 59.41
142,115
 都度確認
LKE-180-63 630 400×462 64.71
146,253
 都度確認
LKE-180-71 710 400×542 68.04
156,816
 都度確認
LKE-180-80 800 400×632 72.0
172,715
 都度確認
LKE-190-45 2040 1900 450 38H 400×282 57.33
142,115
 都度確認
LKE-190-53 530 400×362 61.69
148,322
 都度確認
LKE-190-63 630 400×462 67.14
152,569
 都度確認
LKE-190-71 710 400×542 70.65
163,241
 都度確認
LKE-190-80 800 400×632 74.7
182,299
 都度確認
LKE-200-45 2140 2000 450 40H 400×282 59.4
145,055
 都度確認
LKE-200-53 530 400×362 63.88
151,589
 都度確認
LKE-200-63 630 400×462 69.48
155,836
 都度確認
LKE-200-71 710 400×542 73.26
168,577
 都度確認
LKE-200-80 800 400×632 77.31
187,526
 都度確認

型番 規格 巾
W0		 全高
H0		 有効高
H1		 奥行
D0		 パネル有効
ユニット数		 サイド
フレーム数		 ブランク
パネル		 アンカー
位置寸法		 自重
（kg）
税込価格
 納期
LKE-22U-45 EIA 570 1140 978 450 22U 4 22 400×282 38.08
116,632
 都度確認
LKE-22U-53 530 400×362 40.92
120,770
 都度確認
LKE-22U-63 630 400×462 44.46
124,037
 都度確認
LKE-22U-71 710 400×542 46.98
131,333
 都度確認
LKE-22U-80 800 400×632 49.95
139,828
 都度確認
LKE-27U-45 1340 1200 450 27U - 400×282 42.03
126,106
 都度確認
LKE-27U-53 530 400×362 45.35
132,314
 都度確認
LKE-27U-63 630 400×462 49.5
136,778
 都度確認
LKE-27U-71 710 400×542 52.2
144,075
 都度確認
LKE-27U-80 800 400×632 55.35
152,569
 都度確認
LKE-31U-45 1540 1378 450 31U 22 400×282 46.44
137,759
 都度確認
LKE-31U-53 530 400×362 50.0
144,075
 都度確認
LKE-31U-63 630 400×462 54.45
148,322
 都度確認
LKE-31U-71 710 400×542 57.51
156,816
 都度確認
LKE-31U-80 800 400×632 60.93
167,488
 都度確認
LKE-36U-45 1740 1600 450 36U 6 - 400×282 50.85
144,075
 都度確認
LKE-36U-53 530 400×362 54.73
148,322
 都度確認
LKE-36U-63 630 400×462 59.58
156,816
 都度確認
LKE-36U-71 710 400×542 62.82
167,488
 都度確認
LKE-36U-80 800 400×632 66.51
144,075
 都度確認
LKE-40U-45 1940 1778 450 40U 22 400×282 55.17
150,500
 都度確認
LKE-40U-53 530 400×362 59.41
156,816
 都度確認
LKE-40U-63 630 400×462 64.71
161,063
 都度確認
LKE-40U-71 710 400×542 68.04
171,518
 都度確認
LKE-40U-80 800 400×632 72.0
187,526
 都度確認
LKE-42U-45 2040 1867 450 42U 33 400×282 57.33
157,796
 都度確認
LKE-42U-53 530 400×362 61.69
164,221
 都度確認
LKE-42U-63 630 400×462 67.14
168,577
 都度確認
LKE-42U-71 710 400×542 70.65
179,032
 都度確認
LKE-42U-80 800 400×632 74.7
197,980
 都度確認
LKE-45U-45 2140 2000 450 45U - 400×282 59.4
161,063
 都度確認
LKE-45U-53 530 400×362 63.88
167,488
 都度確認
LKE-45U-63 630 400×462 69.48
171,518
 都度確認
LKE-45U-71 710 400×542 73.26
184,259
 都度確認
LKE-45U-80 800 400×632 77.31
203,425
 都度確認

サポートフレーム
型番 適合ラック L 自重（kg/4本）
税込価格
 納期
LKE-100-SA LKE-100-**
LKE-22U-**		 1046 2.8
8,821
 都度確認
LKE-120-SA LKE-120-**
LKE-27U-**		 1246 3.32
10,182
 都度確認
LKE-140-SA LKE-140-**
LKE-31U-**		 1446 3.76
11,598
 都度確認
LKE-160-SA LKE-160-**
LKE-36U-**		 1646 4.4
13,188
 都度確認
LKE-180-SA LKE-180-**
LKE-40U-**		 1846 4.96
14,702
 都度確認
LKE-190-SA LKE-190-**
LKE-42U-**		 1946 5.2
15,192
 都度確認
LKE-200-SA LKE-200-**
LKE-45U-**		 2046 5.48
15,943
 都度確認

ドアーセット
型番 適合ラック W H D
自重（kg/2本）
税込価格
 納期
LKE-100-DSP
LKE-100-DSS
LKE-100-DSA		 LKE-100-**
LKE-22U-**		 570 1090 60 アクリルプレート:グレースモーク
スチールプレート:5Y7/1アイボリー
アルミプレート:5Y7/1アイボリー		 11.83
13.62
12.02
56,966
 都度確認
LKE-120-DSP
LKE-120-DSS
LKE-120-DSA		 LKE-120-**
LKE-27U-**		 1290 12.15
14.32
12.28
63,347
 都度確認
LKE-140-DSP
LKE-140-DSS
LKE-140-DSA		 LKE-140-**
LKE-31U-**		 1490 12.46
15.01
12.74
67,224
 都度確認
LKE-160-DSP
LKE-160-DSS
LKE-160-DSA		 LKE-160-**
LKE-36U-**		 1690 12.78
15.7
13.1
69,903
 都度確認
LKE-180-DSP
LKE-180-DSS
LKE-180-DSA		 LKE-180-**
LKE-40U-**		 1890 13.1
16.39
13.46
72,429
 都度確認
LKE-190-DSP
LKE-190-DSS
LKE-190-DSA		 LKE-190-**
LKE-42U-**		 1990 13.26
16.73
13.64
75,108
 都度確認
LKE-200-DSP
LKE-200-DSS
LKE-200-DSA		 LKE-200-**
LKE-45U-**		 2090 13.42
17.08
13.82
77,134
 都度確認

化粧フレーム
型番 適合ラック W H D 自重（kg/2本）
税込価格
 納期
LKE-100-KF LKE-100-**
LKE-22U-**		 65 1090 14 3.32
10,346
 都度確認
LKE-120-KF LKE-120-**
LKE-27U-**		 1290 3.92
11,097
 都度確認
LKE-140-KF LKE-140-**
LKE-31U-**		 1490 4.48
11,859
 都度確認
LKE-160-KF LKE-160-**
LKE-36U-**		 1690 5.0
13,024
 都度確認
LKE-180-KF LKE-180-**
LKE-40U-**		 1890 5.64
13,525
 都度確認
LKE-190-KF LKE-190-**
LKE-42U-**		 1990 5.92
13,907
 都度確認
LKE-200-KF LKE-200-**
LKE-45U-**		 2090 6.24
14,299
 都度確認

トップファンプレート
型番 適合ラック 取付ファン数 W D D1 自重（kg）
税込価格
 納期
LKE-245-TF LKE-***-45 2 550 430 - 1.7 2ケ穴
3,790
 都度確認
LKE-253-TF LKE-***-53 510 2.33
4,214
 都度確認
LKE-263-TF LKE-***-63 610 2.49
4,410
 都度確認
LKE-271-TF LKE-***-71 690 2.84
5,151
 都度確認
LKE-280-TF LKE-***-80 780 3.23
5,674
 都度確認
LKE-353-TF LKE-***-53 3 510 2.26 3ケ穴
4,606
 都度確認
LKE-363-TF LKE-***-63 610 2.41
4,933
 都度確認
LKE-371-TF LKE-***-71 690 2.76
5,674
 都度確認
LKE-380-TF LKE-***-80 780 3.15
6,077
 都度確認
LKE-453-TF LKE-***-53 4 510 160 2.18 4ケ穴
5,151
 都度確認
LKE-463-TF LKE-***-63 610 2.34
5,478
 都度確認
LKE-471-TF LKE-***-71 690 170 2.68
6,175
 都度確認
LKE-480-TF LKE-***-80 780 3.07
6,599
 都度確認
LKE-663-TF LKE-***-63 6 610 160 2.18 6ケ穴
6,403
 都度確認
LKE-671-TF LKE-***-71 690 170 2.53
7,144
 都度確認
LKE-680-TF LKE-***-80 780 2.92
7,547
 都度確認

グランドプレート
型番 適合ラック W D D1 自重（kg/2枚）
税込価格
 納期
LKE-045-GP LKE-***-45 527 205 185 2.71
3,724
 都度確認
LKE-053-GP LKE-***-53 245 225 3.23
4,073
 都度確認
LKE-063-GP LKE-***-63 295 275 3.89
4,508
 都度確認
LKE-071-GP LKE-***-71 335 315 4.42
5,097
 都度確認
LKE-080-GP LKE-***-80 380 360 5.02
5,772
 都度確認

レールブラケット
型番 規格 適合スライドレール W H D 自重（g/4個） 備考
税込価格
 納期
LKB-452-BK EIA 203シリーズ・305シリーズ 25 88.1 143 539 偶数ユニットセンタ
ー用
2,439
 都度確認

連結ビス
型番 L φ 自重（g/4個）
税込価格
 納期
LKE-001-JB 16 12 80
1,067
 都度確認

連結プレート
型番 W H D 自重（g/2個）
税込価格
 納期
LKE-011-JB 145 2.3 55 260
1,111
 都度確認

コンセント台
型番 適合ラック W H 自重（kg/2個）
税込価格
 納期
LKB-637-EU LKEシリーズ 44 580 0.20
2,548
 都度確認
LKB-638-EU LKEシリーズ 1100 0.38
2,864
 都度確認

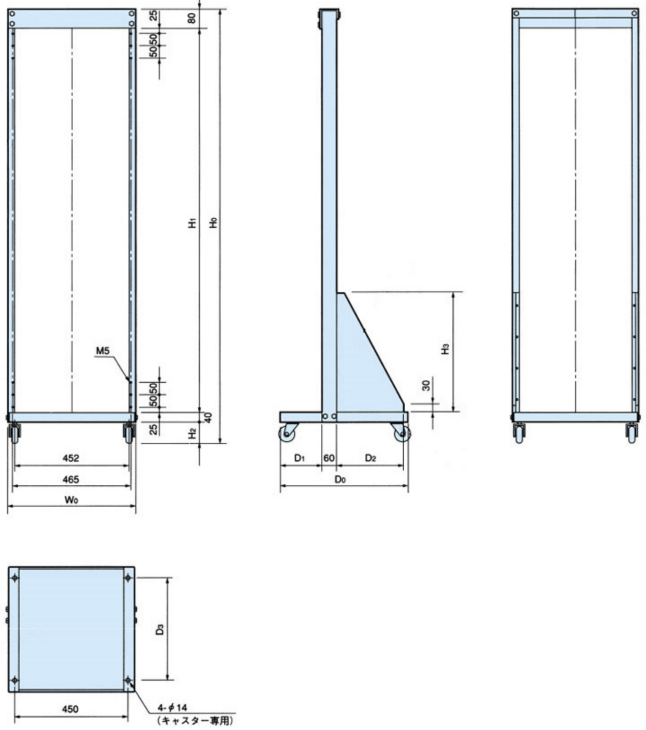

ORシリーズ標準オ
ープンラック

型番 規格 巾
W0		 全高
H0		 有効高
H1		 奥行
D0		 フロント
D1		 リアー
D2		 キャスター高
H2		 ステー
H3		 キャスター
取扱位置
H3		 自重（kg） 税込価格 納期
OR-1 JIS 505 2104 1900 650 170 390 84 630 550 37
33,541
 都度確認
OR-2 1704 1500 500 270 490 400 26
28,750
 都度確認
OR-2E EIA 1716 34U 27
31,908
 都度確認
OR-3 JIS 1278 1100 350 95 190 58 360 250 17
19,275
 都度確認
OR-3E EIA 1290 25U 18
23,522
 都度確認
OR-4 JIS 878 700 230 14
17,642
 都度確認

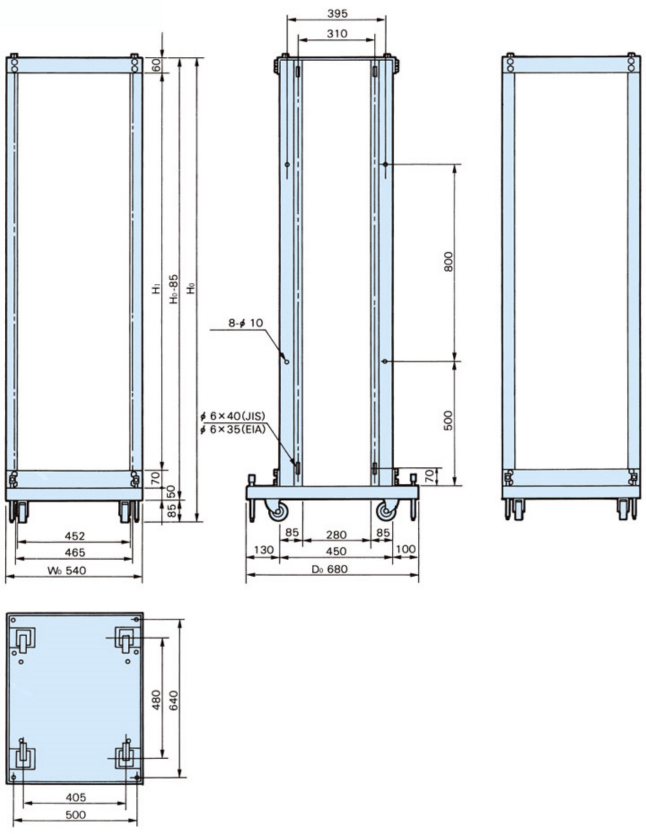

OXシリーズ多機能
オープンラック

型番 規格 巾
W0		 全高
H0		 有効高
H1		 奥行
D0		 有効奥行
D		 サポート
D1		 パネル有効
ユニット数		 レベラー
位置寸法		 自重（kg） 税込価格 納期
OX-125 JIS 540 1515 1250 680 450 310 25H 500×640 36
55,212
 都度確認
OX-135 1615 1350 27H 38
58,370
 都度確認
OX-160 1865 1600 32H 40
59,459
 都度確認
OX-190 2165 1900 38H 43
62,726
 都度確認
OX-28U EIA 1510 1245 28H 36
57,390
 都度確認
OX-30U 1615 1350 30H 38
60,440
 都度確認
OX-36U 1865 1600 36H 40
62,726
 都度確認
OX-42U 2132 1867 42H 43
66,865
 都度確認

フロアーレベラー
型番 ネジ径 H 耐荷重（kg） 自重（kg/4個） 税込価格 納期
OXB-101-FL M16 180 750 1.1
7,079
 都度確認

スライドレールガイド
型番 適合ラック 適合スライド H 自重（kg） 税込価格 納期
OXB-101-SL OX-*** LKB-203-16 15.5 0.91
3,615
 都度確認
OXB-201-SL OX-*** LKB-305-16 6 0.76
3,615
 都度確認

固定レール
型番 適合ラック L L1 自重（kg） 税込価格 納期
OXB-201-R OX-*** 380 310 1.12
2,973
 都度確認

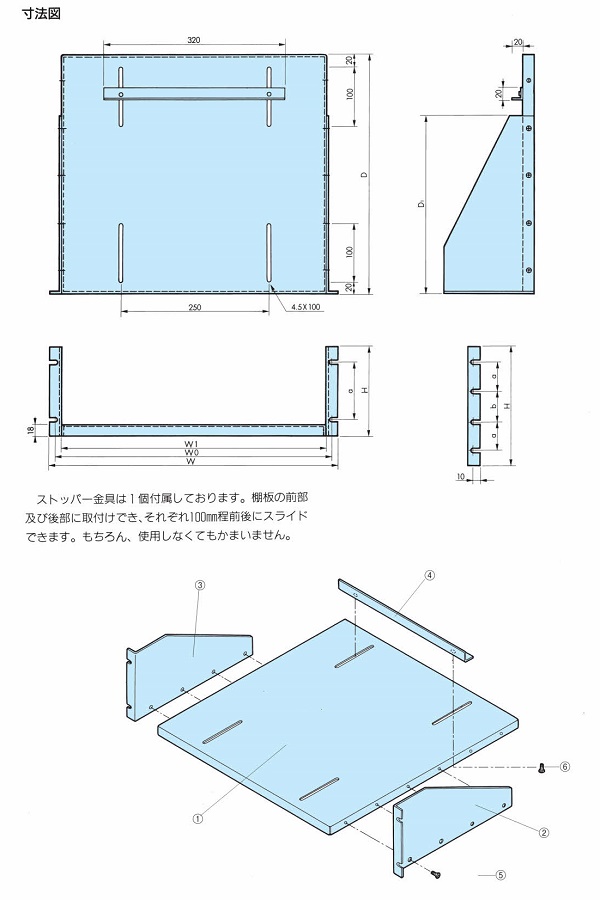

スライドテーブル
型番 規格 D D1 D2 テーブル 自重（kg） 税込価格 納期
OXB-552-D JIS 384 358 350 デコラ張 4.40
29,686
 都度確認
OXB-552-S SPCC 4.95
25,308
 都度確認
OXB-552-DE EIA デコラ張 4.39
29,686
 都度確認
OXB-552-SE SPCC 4.85
25,308
 都度確認

固定棚
型番 D D1 N 自重（kg） 税込価格 納期
OXB-532-UB 380 310 4 3.60
5,837
 都度確認

コンセント台
型番 適合ラック W H 自重（kg） 税込価格 納期
LKB-637-EU OXシリーズ 44 580 0.20
2,548
 都度確認
LKB-638-EU OXシリーズ 1100 0.38
2,548
 都度確認

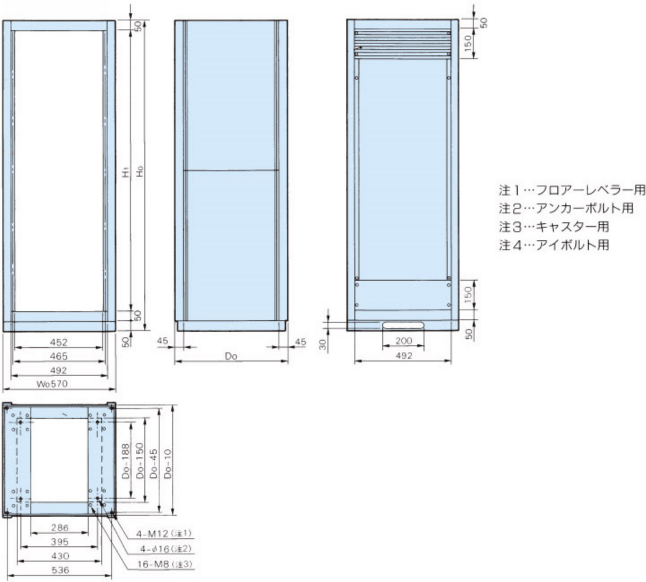

SRKシリーズ多機
能型スチールキャビ
ネットラック

型番 規格 巾
W0		 全高
H0		 有効高
H1		 奥行
D0		 サポート
D1		 パネル有効
ユニット数		 ブランク
パネル		 アンカー
位置寸法		 自重
（kg）		 税込価格 納期
SRK-120-45A JIS 570 1350 1200 450 200

395×262 49.8
103,891
 都度確認
SRK-120-45B 450

395×262 49.8
103,891
 都度確認
SRK-120-53A 530 24H
395×342 50.8
105,851
 都度確認
SRK-120-53B 530
395×342 50.8
105,851
 都度確認
SRK-120-63A 630 330

395×442 58.8
108,138
 都度確認
SRK-120-63B 630

395×442 58.8
108,138
 都度確認
SRK-120-90A 900 24H
395×712 67.9
144,075
 都度確認
SRK-120-90B 900
395×712 67.9
144,075
 都度確認
SRK-140-45A 1550 1400 450 200

395×262 55.1
111,296
 都度確認
SRK-140-45B 450

395×262 55.1
111,296
 都度確認
SRK-140-53A 530 28H
395×342 55.6
113,256
 都度確認
SRK-140-53B 530
395×342 55.6
113,256
 都度確認
SRK-140-63A 630 330

395×442 64.6
115,652
 都度確認
SRK-140-63B 630

395×442 64.6
115,652
 都度確認
SRK-140-90A 900 28H
395×712 73.8
151,153
 都度確認
SRK-140-90B 900
395×712 73.8
151,153
 都度確認
SRK-160-45A 1750 1600 450 200

395×262 60.3
118,810
 都度確認
SRK-160-45B 450

395×262 60.3
118,810
 都度確認
SRK-160-53A 530 32H
395×342 60.8
120,879
 都度確認
SRK-160-53B 530
395×342 60.8
120,879
 都度確認
SRK-160-63A 630 330

395×442 70.4
123,384
 都度確認
SRK-160-63B 630

395×442 70.4
123,384
 都度確認
SRK-160-90A 900 32H
395×712 80
158,450
 都度確認
SRK-160-90B 900
395×712 80
158,450
 都度確認
SRK-185-45A 2000 1850 450 200

395×262 66.8
126,433
 都度確認
SRK-185-45B 450

395×262 66.8
126,433
 都度確認
SRK-185-53A 530 37H
395×342 66.6
128,393
 都度確認
SRK-185-53B 530
395×342 66.6
128,393
 都度確認
SRK-185-63A 630 330

395×442 77.6
130,898
 都度確認
SRK-185-63B 630

395×442 77.6
130,898
 都度確認
SRK-185-90A 900 37H
395×712 87.3
172,824
 都度確認
SRK-185-90B 900
395×712 87.3
172,824
 都度確認
SRK-200-45A 2150 2000 450 200

395×262 66.8
133,947
 都度確認
SRK-200-45B 450

395×262 66.8
133,947
 都度確認
SRK-200-53A 530 40H
395×342 66.6
136,125
 都度確認
SRK-200-53B 530
395×342 66.6
136,125
 都度確認
SRK-200-63A 630 330

395×442 77.6
138,412
 都度確認
SRK-200-63B 630

395×442 77.6
138,412
 都度確認
SRK-200-90A 900 40H
395×712 87.3
180,230
 都度確認
SRK-200-90B 900
395×712 87.3
180,230
 都度確認
SRK-27U-45A EIA 570 1350 1200 450 200 27U - 395×262 49.8
108,138
 都度確認
SRK-27U-45B 450 395×262 49.8
108,138
 都度確認
SRK-27U-53A 530 395×342 50.8
110,098
 都度確認
SRK-27U-53B 530 395×342 50.8
110,098
 都度確認
SRK-27U-63A 630 330 395×442 58.8
112,385
 都度確認
SRK-27U-63B 630 395×442 58.8
112,385
 都度確認
SRK-27U-90A 900 395×712 67.9
158,450
 都度確認
SRK-27U-90B 900 395×712 67.9
158,450
 都度確認
SRK-31U-45A 1550 1378 450 200 31U 22 395×262 55.1
116,632
 都度確認
SRK-31U-45B 450 395×262 55.1
116,632
 都度確認
SRK-31U-53A 530 395×342 55.6
118,592
 都度確認
SRK-31U-53B 530 395×342 55.6
118,592
 都度確認
SRK-31U-63A 630 330 395×442 64.6
121,097
 都度確認
SRK-31U-63B 630 395×442 64.6
121,097
 都度確認
SRK-31U-90A 900 395×712 73.8
172,824
 都度確認
SRK-31U-90B 900 395×712 73.8
172,824
 都度確認
SRK-36U-45A 1750 1600 450 200 36U - 395×262 60.3
125,453
 都度確認
SRK-36U-45B 450 395×262 60.3
125,453
 都度確認
SRK-36U-53A 530 395×342 60.8
127,304
 都度確認
SRK-36U-53B 530 395×342 60.8
127,304
 都度確認
SRK-36U-63A 630 330 395×442 70.4
129,700
 都度確認
SRK-36U-63B 630 395×442 70.4
129,700
 都度確認
SRK-36U-90A 900 395×712 80
187,417
 都度確認
SRK-36U-90B 900 395×712 80
187,417
 都度確認
SRK-41U-45A 2000 1823 450 200 41U 27 395×262 66.8
133,947
 都度確認
SRK-41U-45B 450 395×262 66.8
133,947
 都度確認
SRK-41U-53A 530 395×342 66.6
136,125
 都度確認
SRK-41U-53B 530 395×342 66.6
136,125
 都度確認
SRK-41U-63A 630 330 395×442 77.6
138,412
 都度確認
SRK-41U-63B 630 395×442 77.6
138,412
 都度確認
SRK-41U-90A 900 395×712 87.3
201,792
 都度確認
SRK-41U-90B 900 395×712 87.3
201,792
 都度確認
SRK-45U-45A 2150 2000 450 200 45U - 395×262 66.8
142,768
 都度確認
SRK-45U-45B 450 395×262 66.8
142,768
 都度確認
SRK-45U-53A 530 395×342 66.6
144,728
 都度確認
SRK-45U-53B 530 395×342 66.6
144,728
 都度確認
SRK-45U-63A 630 330 395×442 77.6
147,015
 都度確認
SRK-45U-63B 630 395×442 77.6
147,015
 都度確認
SRK-45U-90A 900 395×712 87.3
208,761
 都度確認
SRK-45U-90B 900 395×712 87.3
208,761
 都度確認

ドアーセット
型番 適合ラック W H D 表面処理色 自重（kg） 税込価格 納期
SRK-120-DSA
SRK-120-DSB		 SRK-120-***
SRK-27U-***		 565 1294 33 アイボリー:5Y7/1
ブラック:N-1半艶		 8.3
41,164
 都度確認
SRK-140-DSA
SRK-140-DSB		 SRK-140-***
SRK-31U-***		 1494 9.5
42,852
 都度確認
SRK-160-DSA
SRK-160-DSB		 SRK-160-***
SRK-36U-***		 1694 10.8
44,529
 都度確認
SRK-185-DSA
SRK-185-DSB		 SRK-185-***
SRK-41U-***		 1944 12.4
46,881
 都度確認
SRK-200-DSA
SRK-200-DSB		 SRK-200-***
SRK-45U-***		 2094 13.3
48,569
 都度確認

化粧フレーム
型番 適合ラック W H D 表面処理色 自重（kg） 税込価格 納期
SRK-120-KFA
SRK-120-KFB		 SRK-120-***
SRK-27U-***		 62 1294 18 アイボリー:5Y7/1
ブラック:N-1半艶		 1.04
16,368
 都度確認
SRK-140-KFA
SRK-140-KFB		 SRK-140-***
SRK-31U-***		 1494 1.2
16,727
 都度確認
SRK-160-KFA
SRK-160-KFB		 SRK-160-***
SRK-36U-***		 1694 1.36
17,348
 都度確認
SRK-185-KFA
SRK-185-KFB		 SRK-185-***
SRK-41U-***		 1944 1.56
18,578
 都度確認
SRK-200-KFA
SRK-200-KFB		 SRK-200-***
SRK-45U-***		 2094 1.68
19,210
 都度確認

グランドプレート
型番 適合ラック W D D1 自重（kg） 税込価格 納期
SRK-045-GP SRK-***-45 429 299 260 2.01
3,419
 都度確認
SRK-053-GP 379 380 2.6０
3,583
 都度確認
SRK-063-GP 479 440 3.23
3,724
 都度確認
SRK-090-GP 794 750 5.10
5,608
 都度確認

連結ビス
型番 L φ 連結箇数 自重（g） 税込価格 納期
SRK-002-JB 24 12 4 170
3,419
 都度確認

トップファンプレート
型番 適合ラック 取付ファン数 W D 表面処理色 自重（kg） 税込価格 納期
SRK-253-TFA
SRK-253-TFB		 SRK-***-53* 2 567 517 アイボリー:5Y7/1
ブラック:N-1半艶		 2.1
4,726
 都度確認
SRK-263-TFA
SRK-263-TFB		 SRK-***-63* 617 3.08
5,097
 都度確認
SRK-290-TFA
SRK-290-TFB		 SRK-***-90* 887 3.8
7,285
 都度確認
SRK-453-TFA
SRK-453-TFB		 SRK-***-53* 4 517 2.0
5,619
 都度確認
SRK-490-TFA
SRK-490-TFB		 SRK-***-90* 887 3.6
8,287
 都度確認
SRK-690-TFA
SRK-690-TFB		 SRK-***-90* 6 887 3.5
8,516
 都度確認

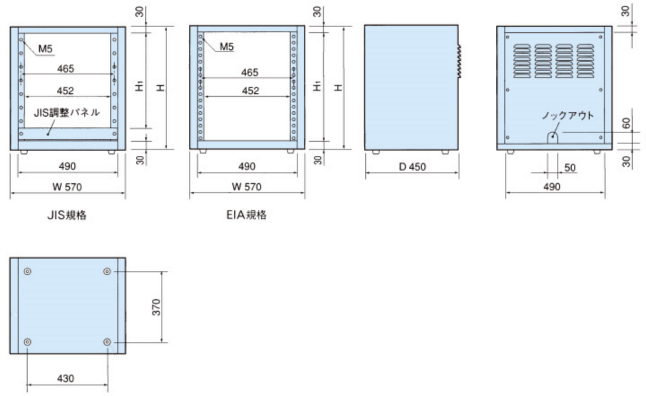

SREシリーズ卓上ス
チールラック



型番 規格 外形寸法
W		 外形寸法
H		 有効高
H1		 外形寸法
D		 パネル取付
ユニット数		 調整ブランク
パネル		 自重
（kg）		 税込価格 納期
SRE-040-45 JIS 570 505 400 450 8H 44 15
21,780
 都度確認
SRE-050-45 594 500 10H 33 16
23,740
 都度確認
SRE-08U-45 EIA 416 356 8U
13
20,582
 都度確認
SRE-10U-45 505 445 10U
15
22,760
 都度確認
SRE-12U-45 594 534 12U
16
24,829
 都度確認

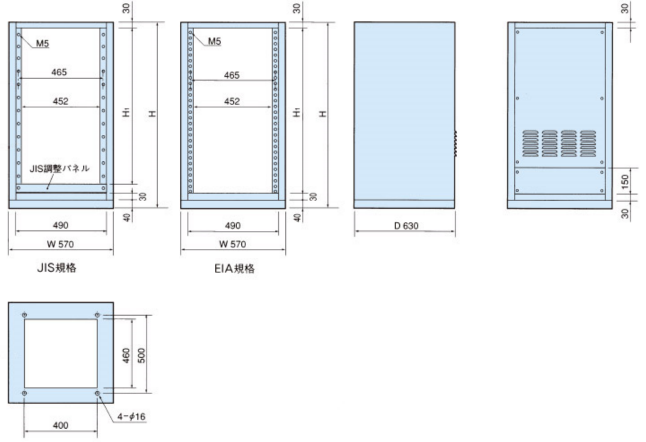

SREシリーズ小型ス
チールラック

型番 規格 外形寸法
W		 外形寸法
H		 有効高
H1		 外形寸法
D		 パネル取付
ユニット数		 調整ブランク
パネル		 自重
（kg）		 税込価格 納期
SRE-065-53 JIS 570 767 650 530 13H 16 26
40,402
 都度確認
SRE-065-63 630 27
41,164
 都度確認
SRE-085-53 990 850 530 17H 39 30
43,451
 都度確認
SRE-085-63 630 32
44,322
 都度確認
SRE-15U-53 EIA 767 667 530 15U
26
43,451
 都度確認
SRE-15U-63 630
27
44,322
 都度確認
SRE-20U-53 990 890 530 20U
30
46,391
 都度確認
SRE-20U-63 630
32
47,372
 都度確認

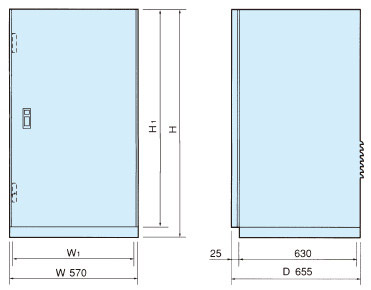

SREシリーズドア付
スチールラック
SREスチールラックにドアを取付けたタイプです。右開きが標準です。（左開き使用も可能です。）
型番 規格 W W1 H H1 D 自重（kg） 税込価格 納期
SRE-065-53D JIS 570 564 767 727 555 31.5
57,064
 都度確認
SRE-065-63D 655 32.5
58,370
 都度確認
SRE-085-53D 990 950 555 37
61,964
 都度確認
SRE-085-63D 655 39
63,271
 都度確認
SRE-15U-53D EIA 767 727 555 31.5
60,113
 都度確認
SRE-15U-63D 655 32.5
61,420
 都度確認
SRE-20U-53D 990 950 555 37
65,013
 都度確認
SRE-20U-63D 655 39
66,320
 都度確認
SRE　
SERIES
　オプシ
ョン
サポートフレーム
型番 適合ラック L 自重（kg/4本） 税込価格 納期
SRE-065-SA SRE-065-53
SRE-065-63
SRE-15U-53
SRE-15U-63		 643 1.6
7,242
 都度確認
SRE-085-SA SRE-085-53
SRE-085-63
SRE-20U-53
SRE-20U-63		 866 2.4
8,233
 都度確認

グランドプレート
型番 適合ラック W D 自重（kg） 税込価格 納期
SRE-053-GP SRE-***-53 510 460 2.2
3,234
 都度確認
SRE-063-GP SRE-***-63 560 2.7
3,398
 都度確認

パワーダクトフレーム
型番 適合ラック 適合パワーダクト L 自重（kg） 税込価格 納期
SRE-065-PF SRE-065-63
SRE-15U-63		 OAパワータップ 647 0.4
1,590
 都度確認
SRE-085-PF SRE-085-63
SRE-20U-63		 870 0.5
1,862
 都度確認
RACK　
OPTION
　収納
用品
ラック用棚

型番 規格 W H D W0 W1 D1 a b 塗装色 自重
（kg）		 税込価格 納期
LKB-510-32A JIS 480 99 320 460 444 300 50 - アイボリー（5Y7/1） 2.80
5,587
 都度確認
LKB-510-32B ダークグレー（N-2.0） 2.80
5,587
 都度確認
LKB-510-40A 400 アイボリー（5Y7/1） 3.28
5,837
 都度確認
LKB-510-40B ダークグレー（N-2.0） 3.28
5,837
 都度確認
LKB-510-48A 480 アイボリー（5Y7/1） 3.72
7,079
 都度確認
LKB-510-48B ダークグレー（N-2.0） 3.72
7,079
 都度確認
LKB-515-32A 149 320 100 アイボリー（5Y7/1） 3.12
5,946
 都度確認
LKB-515-32B ダークグレー（N-2.0） 3.12
5,946
 都度確認
LKB-515-40A 400 アイボリー（5Y7/1） 3.60
6,338
 都度確認
LKB-515-40B ダークグレー（N-2.0） 3.60
6,338
 都度確認
LKB-515-48A 480 アイボリー（5Y7/1） 4.04
7,318
 都度確認
LKB-515-56A 560 4.52
8,189
 都度確認
LKB-515-56B ダークグレー（N-2.0） 4.52
8,189
 都度確認
LKB-520-32A 199 320 320 50 50 アイボリー（5Y7/1） 3.50
6,469
 都度確認
LKB-520-40A 400 〃 4.00
6,697
 都度確認
LKB-520-40B ダークグレー（N-2.0） 4.00
6,697
 都度確認
LKB-520-48A 480 アイボリー（5Y7/1） 4.42
7,699
 都度確認
LKB-520-48B ダークグレー（N-2.0） 4.42
7,699
 都度確認
LKB-520-56A 560 アイボリー（5Y7/1） 4.90
8,549
 都度確認
LKB-520-56B ダークグレー（N-2.0） 4.90
8,549
 都度確認
LKB-52U-32A EIA 482.6 88.1 320 465 300 76.2 - アイボリー（5Y7/1） 2.80
5,521
 都度確認
LKB-52U-32B ダークグレー（N-2.0） 2.80
5,521
 都度確認
LKB-52U-40A 400 アイボリー（5Y7/1） 3.28
5,772
 都度確認
LKB-52U-40B ダークグレー（N-2.0） 3.28
5,772
 都度確認
LKB-52U-48A 480 アイボリー（5Y7/1） 3.72
7,013
 都度確認
LKB-53U-32A 132.6 320 57.1 3.00
5,881
 都度確認
LKB-53U-32B ダークグレー（N-2.0） 3.00
5,881
 都度確認
LKB-53U-40A 400 アイボリー（5Y7/1） 3.48
6,262
 都度確認
LKB-53U-40B ダークグレー（N-2.0） 3.48
6,262
 都度確認
LKB-53U-48A 480 アイボリー（5Y7/1） 3.92
7,253
 都度確認
LKB-53U-48B ダークグレー（N-2.0） 3.92
7,253
 都度確認
LKB-53U-56A 560 アイボリー（5Y7/1） 4.40
8,124
 都度確認
LKB-53U-56B ダークグレー（N-2.0） 4.40
8,124
 都度確認
LKB-54U-32A 177.0 320 320 101.6 アイボリー（5Y7/1） 3.07
6,338
 都度確認
LKB-54U-32B ダークグレー（N-2.0） 3.07
6,338
 都度確認
LKB-54U-40A 400 アイボリー（5Y7/1） 3.55
6,469
 都度確認
LKB-54U-40B ダークグレー（N-2.0） 3.55
6,469
 都度確認
LKB-54U-48A 480 アイボリー（5Y7/1） 4.00
7,569
 都度確認
LKB-54U-48B ダークグレー（N-2.0） 4.00
7,569
 都度確認
LKB-54U-56A 560 アイボリー（5Y7/1） 4.47
8,429
 都度確認
LKB-54U-56B ダークグレー（N-2.0） 4.47
8,429
 都度確認

ベルト締付用固定棚
型番 D D1 D2 d3 D4 自重（kg） 税込価格 納期
LKB-541-UB 345 200 205
35.5 2.30
5,587
 都度確認
LKB-542-UB 380 39.5 50 2.60
6,828
 都度確認
LKB-543-UB 515 380 335
50 3.86
8,059
 都度確認

機器固定ベルト
型番 W L ｔ 自重（g） 税込価格 納期
LKB-670-BB 20 2100 1.3 40
2,091
 都度確認

結束ベルト
型番 W L t 税込価格 納期
LKB-680-MT 20 5000 1.3
3,855
 都度確認

固定棚
型番 D D1 N 自重（kg） 税込価格 納期
LKB-531-UB 345 200 4 3.30
5,293
 都度確認
LKB-533-UB 515 330 6 4.86
5,979
 都度確認

固定レール
型番 L L1 L2 自重（kg） 税込価格 納期
LKB-501-R 373 253 200 1.30
2,472
 都度確認
LKB-502-R 450 330 - 1.60
2,831
 都度確認
LKB-503-R 500 380 280 1.72
3,038
 都度確認
LKB-508-R 300 220 180 1.00
2,418
 都度確認
LKB-509-R 400 380 280 1.35
2,831
 都度確認

1Uスライドテーブル
型番 規格 W H D スライド量 自重（kg） 税込価格 納期
LKB-551-TA EIA　1U 482.6 43.7 375 258 3.4
18,720
 都度確認

スライドテーブル
型番 規格 W0 D D1 D2 テーブル 自重（kg） 税込価格 納期
LKB-552-D JIS 483 384 358 350 デコラ張 4.40
29,686
 都度確認
LKB-552-S SPCC 4.95
25,308
 都度確認
LKB-552-DE EIA デコラ張 4.39
29,686
 都度確認
LKB-552-SE SPCC 4.85
25,308
 都度確認
LKB-553-D JIS 545 520 520 デコラ張 7.32
32,692
 都度確認
LKB-553-S SPCC 8.01
27,497
 都度確認
LKB-553-DE EIA デコラ張 7.31
32,692
 都度確認
LKB-553-SE SPCC 8.00
27,497
 都度確認

引出ケース
型番 規格 W W0 H H1 自重（kg） 税込価格 納期
LKB-570-KB EAI　2U 482.6 465 88 85 6.80
21,127
 都度確認
LKB-571-KB JIS 480 149 146 8.25
25,308
 都度確認
LKB-572-KB EIA　4U 482.6 177 174 9.20
25,483
 都度確認

端子盤ユニット
型番 規格 W H D H1 H2 H3 自重（kg） 税込価格 納期
LKB-802-CU EIA 482.6 132.6 145 57.1 131 122 1.74
16,106
 都度確認

ブレーカ付き端子盤ユニット
型番 規格 W H D H1 H2 H3 自重（kg） 税込価格 納期
LKB-811-CU JIS 480 149 145 100 148 139 2.22
17,348
 都度確認
LKB-812-CU EIA 482.6 132.6 57.1 131 122 2.04
16,727
 都度確認

ケーブルホールパネル
型番 規格 W H D 自重（kg） 税込価格 納期
LKB-005-CH JIS 480 49 10 0.29
3,507
 都度確認
LKB-010-CH 99 0.42
4,552
 都度確認
LKB-01U-CH EIA 482.6 43.7 0.26
3,409
 都度確認
LKB-02U-CH 88.1 0.37
4,356
 都度確認

コネクター盤
型番 規格 W H D W1 H1 H2 H3 表面処理 自重（kg） 税込価格 納期
KU-3U-27V EIA 482.6 132.6 270 465 57.1 119.1 74.1 3Y6/0.6ライトグレー 2.6
4,835
 都度確認
KU-3U-27M 7.9Y6.8/0.8アイボリー
4,835
 都度確認
KU-3U-27B N-1.0ブラック
4,835
 都度確認
KU-5U-27V 221.5 146 208 163 3Y6/0.6ライトグレー 3.9
5,772
 都度確認
KU-5U-27M 7.9Y6.8/0.8アイボリー
5,772
 都度確認
KU-5U-27B N-1.0ブラック
5,772
 都度確認

ユニットパネル取付バー
型番 数量 材質 表面処理 税込価格 納期
KUB-001 2 SPCC　t=1.2 3価ホワイト
969
 都度確認

結束バー
型番 数量 材質 表面処理 税込価格 納期
KUB-002-Z 1 丸棒　φ8 3価ホワイト
381
 都度確認

3Uタイプ　ユニットパネル
型番 材質 表面処理 仕様 税込価格 納期
KUP-311 SPCC　t=1.6 3価ホワイト ブランクパネル（シングル）
327
 都度確認
KUP-312 ブランクパネル（タブル）
348
 都度確認
KUP-322 放熱パネル
490
 都度確認
KUP-331 BNCコネクターパネル
381
 都度確認
KUP-341 BNCコネクターパネル（タブル）
403
 都度確認
KUP-342 BNCコネクターパネル（絶縁板用）
403
 都度確認
KUP-343 BNCコネクターパネル（絶縁板用）
327
 都度確認
KUP-351 Dサブ9ピン/HD15パネル
425
 都度確認
KUP-352 Dサブ15ピンパネル
468
 都度確認
KUP-353 Dサブ25ピンパネル
414
 都度確認
KUP-361 ノイトリックコネクターパネル
534
 都度確認
KUP-371 キャノンコネクターパネル（F77タイプ）
577
 都度確認
KUP-381 AC/SDN用モジュールコンセント/テレビターミナルパネル
403
 都度確認
KUP-391 ネジ端子台パネル（10P-2C用）
403
 都度確認
KUP-392 ネジ端子台パネル（10P-3C用）
501
 都度確認

5Uタイプ　ユニットパネル
型番 材質 表面処理 仕様 税込価格 納期
KUP-511 SPCC　t=1.6 3価ホワイト ブランクパネル（シングル）
381
 都度確認
KUP-512 ブランクパネル（タブル）
414
 都度確認
KUP-522 放熱パネル
632
 都度確認
KUP-531 BNCコネクターパネル
468
 都度確認
KUP-541 BNCコネクターパネル（タブル）
490
 都度確認
KUP-542 BNCコネクターパネル（絶縁板用）
490
 都度確認
KUP-543 BNCコネクターパネル（絶縁板用）
555
 都度確認
KUP-551 Dサブ9ピン/HD15パネル
534
 都度確認
KUP-552 Dサブ15ピンパネル
555
 都度確認
KUP-553 Dサブ25ピンパネル
501
 都度確認
KUP-561 ノイトリックコネクターパネル
643
 都度確認
KUP-571 キャノンコネクターパネル（F77タイプ）
697
 都度確認
KUP-581 AC/SDN用モジュールコンセント/テレビターミナルパネル
501
 都度確認
KUP-591 ネジ端子台パネル（10P-2C用）
479
 都度確認
KUP-592 ネジ端子台パネル（10P-3C用）
566
 都度確認

1Uコネクターパネル
型番 規格 W H 表面処理 自重（kg） 税込価格 納期
LKB-01U-SKA EIA 482.6 43.7 5Y7/1アイボリー 0.44
3,441
 都度確認
LKB-01U-SKB N-1.0ブラック
3,441
 都度確認
LKB-01U-OKA 5Y7/1アイボリー 0.3
2,276
 都度確認
LKB-01U-OKB N-1.0ブラック
2,276
 都度確認

1Uコネクターパネル
型番 規格 W H D 表面処理 自重（kg） 税込価格 納期
LKB-01U-BKA EIA 482.6 43.7 201.6 5Y7/1アイボリー 2.46
8,527
 都度確認
LKB-01U-BKB N-1.0ブラック
8,527
 都度確認

2Uコネクターパネル
型番 規格 W H 表面処理 自重（kg） 税込価格 納期
LKB-02U-OKA EIA 482.6 88.1 5Y7/1アイボリー 0.46
3,888
 都度確認
LKB-02U-OKB N-1.0ブラック
3,888
 都度確認
LKB-02U-SKA 5Y7/1アイボリー 0.6
4,901
 都度確認
LKB-02U-SKB N-1.0ブラック
4,901
 都度確認

2Uコネクターパネル
型番 規格 W H D 表面処理 自重（kg） 税込価格 納期
LKB-02U-BKA EIA 482.6 88.1 201.6 5Y7/1アイボリー 3.2
11,511
 都度確認
LKB-02U-BKB N-1.0ブラック
11,511
 都度確認

コネクターパネル
型番 数量 材質 表面処理 仕様 税込価格 納期
LKB-02U-BMPA 1 SPCC　t=1.2 5Y7/1アイボリー ブランクパネル
316
 都度確認
LKB-02U-BMPB N-1.0ブラック
316
 都度確認
LKB-02U-B09A 5Y7/1アイボリー Dサブ9ピン/HD15パネル
425
 都度確認
LKB-02U-B09B N-1.0ブラック
425
 都度確認
LKB-02U-B25A 5Y7/1アイボリー Dサブ25ピンパネル
512
 都度確認
LKB-02U-B25B N-1.0ブラック
512
 都度確認

コネクターパネル
型番 数量 材質 表面処理 税込価格 納期
LKB-25MK-A 10 A1050P　t=2.0 5Y7/1アイボリー
2,842
 都度確認
LKB-25MK-B N-1.0ブラック
2,842
 都度確認
RACK　
OPTION
　内装・
外装用
品
ゲージナット
型番 個数 ねじ呼び 材質 仕様 税込価格 納期
LKB-417-KN 50 M5 バネ鋼　SS55C　t0.4　軟鋼　t4.5 3価ホワイト
2,733
 都度確認
LKB-418-KN M6
2,831
 都度確認

スライドレール　2メンバー、ブレーキストップ型　2本/1組
型番 スライド
長さmm		 トラベル
mm		 定格荷重
kgペアー		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 G
mm		 自重
kg/ペアー		 税込価格 納期
LKB-203-14 356 279 47 - 203.2 304.8 - 200.0 311.1 323.8 0.68
4,901
 都度確認
LKB-203-16 406 305 43 - 254.0 355.6 - 250.8 361.9 374.6 0.77
4,988
 都度確認
LKB-203-20 508 381 37 228.6 355.6 457.2 238.1 352.4 463.5 476.2 1.00
5,685
 都度確認

スライドレール　2メンバー、自動ロック型　2本/1組
型番 スライド
長さmm		 トラベル
mm		 定格荷重
kgペアー		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 自重
kg/ペアー		 税込価格 納期
LKB-203-14-L 356 275 47 203.2 - - 187.3 298.4 311.1 0.68
6,882
 都度確認
LKB-203-20-L 508 381 37 228.6 457.2 225.4 339.7 450.8 463.5 1.00
7,645
 都度確認
LKB-203-24-L 610 432 30 279.4 558.8 276.2 441.3 552.4 565.1 1.18
8,745
 都度確認

スライドレール　3メンバー、ロック型　2本/1組
型番 スライド
長さmm		 トラベル
mm		 定格荷重
kgペアー		 A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 F
mm		 自重
kg/ペアー		 税込価格 納期
LKB-305-14 356 378 60 - - 298.4 311.1 323.8 - 1.37
18,034
 都度確認
LKB-305-16 406 429 57 - - 349.2 361.9 374.6 250.8 1.50
18,578
 都度確認

レールブラケット
型番 W H D 自重（g/4個） 税込価格 納期
LKB-451-BK 35 49 125 520
1,830
 都度確認
LKB-461-BK 43 490
1,830
 都度確認

スライドレールガイド
型番 適合スライドレール W H D 自重（kg） 税込価格 納期
LKB-421-SL LKB-203-14(L)
LKB-203-16(L)		 66 15.5 345 0.84
4,116
 都度確認
LKB-422-SL LKB-203-16(L)
LKB-203-18(L)
LKB-203-20(L)
LKB-203-22(L)		 500 1.20
5,086
 都度確認
LKB-423-SL LKB-203-20(L)
LKB-203-22(L)
LKB-203-24(L)		 600 1.31
5,423
 都度確認
LKB-431-SL LKB-305-14
LKB-305-16		 6 345 0.70
4,116
 都度確認
LKB-432-SL LKB-305-16
LKB-305-18
LKB-305-20
LKB-305-22		 500 1.02
5,086
 都度確認
LKB-433-SL LKB-305-20
LKB-305-22
LBK-305-24		 600 1.11
5,423
 都度確認

スライドナット　ビバーク・タイプ
型番 W H 自重（g/20個） 税込価格 納期
LKB-401-NP 21.5 16 230
1,470
 都度確認

スライドナット　インサート・タイプ
型番 W H 自重（g/20個） 税込価格 納期
LKB-402-NP 22 13 200
1,274
 都度確認

スライドナット　ビバーク・タイプ
型番 W H 自重（g/20個） 税込価格 納期
LKB-404-NP 22 13 200
1,655
 都度確認

縦型ケーブルアーム
型番 L 取付金具 自重（kg） 税込価格 納期
LKB-691-CA 950 2 0.24
2,298
 都度確認
LKB-692-CA 1150 0.28
2,407
 都度確認
LKB-693-CA 1350 0.32
2,516
 都度確認
LKB-694-CA 1550 0.35
2,624
 都度確認
LKB-695-CA 1750 3 0.42
3,507
 都度確認
LKB-696-CA 1850 0.44
3,561
 都度確認
LKB-697-CA 1950 0.46
3,615
 都度確認

ケーブルアーム
型番 L L1 φ 自重（g） 用途 税込価格 納期
LKB-681-CA 478 465 6 117 Hフレーム用PFフレーム用
1,372
 都度確認
LKB-682-CA 551 498 123 サポートフレーム用
1,437
 都度確認

アイボルト
型番 ネジ径 垂直荷重1個（kg） 45°吊荷重2個使い（kg） 自重（g/4個） 税込価格 納期
LKB-191-TB M12 220 220 0.5
1,993
 都度確認

化粧ビス
型番 ネジ径 座金φ×1 数量 自重（g） 備考 税込価格 納期
LKB-101-RB M5×14 14×3 10 50 JIS用
512
 都度確認
LKB-102-RB 11.5×3 20 84 EIA用
1,078
 都度確認

キャスター　重量型
型番 材質（車輪部） 車輪径
×幅mm		 耐荷重
kg/1個		 ストッパー 自重（g） 税込価格 納期
LKB-116-C 強化ナイロン 65×38 210 無し 0.92
3,441
 都度確認
LKB-116-CS 付 1.00
4,116
 都度確認

キャスター　中重量型
型番 材質（車輪部） 車輪径×
幅mm		 耐荷重
kg/1個		 ストッパー 自重
（g）		 税込価格 納期
LKB-127-C ナイロン、ウレタン 75×25 80 無し 0.35
1,220
 都度確認
LKB-127-CS 付 0.40
1,470
 都度確認

キャスター　普及ネジ込型
型番 車輪径D 取付高H ボルト径d ボルト長L 偏心E ストッパー 耐荷重
kg/1個		 自重（g） 税込価格 納期
CB-65 63 84 U1/2 25 25 無し 50 350
1,067
 都度確認
CB-65S 付 400
1,568
 都度確認

キャスター　普及トラック型
型番 車輪径D 取付高H ボルト径d ボルト長L 偏心E ストッパー 耐荷重
kg/1個		 自重（g） 税込価格 納期
CP-65 63 84 U1/2 25 25 無し 50 350
893
 都度確認
CP-65S 付 400
1,470
 都度確認

フロアーレベラー
型番 ネジ径 H 耐荷重（kg） 自重（g/4個） 税込価格 納期
LKB-173-FL M12 93 500 420
6,828
 都度確認

スタビライザー
型番 H L 自重（kg/2本） 税込価格 納期
LKB-181-BF 70.5 230 0.95
7,808
 都度確認

排気型ファンユニット
型番 W H D 自重（kg） 税込価格 納期
LKB-701-FA 480 149 62 1.39
10,542
 都度確認

フィルターユニット
型番 W H D 自重（kg） 税込価格 納期
LKB-721-FI 480 149 17 0.81
8,919
 都度確認

ベンチレーションパネル
型番 規格 W H D 自重（kg） 税込価格 納期
LKB-731-VP JIS 480 149 7 0.35
5,652
 都度確認
LKB-732-VP EIA 132.6 0.32
4,312
 都度確認

ブラインドパネル
型番 規格 W H D 自重（kg） 税込価格 納期
LKB-741-BP JIS 480 149 7 0.50
3,790
 都度確認
LKB-742-BP EIA 132.6 0.45
3,790
 都度確認

簡易型ファンパネル
型番 取付ファンモーター数 W H 自重（kg） 税込価格 納期
LKB-751-FP 2 480 149 0.42
4,302
 都度確認
LKB-752-FP 3 0.36
4,704
 都度確認

グランドファン
型番
W H D 自重（kg） 税込価格 納期
LKB-792-GF スタンダード 300 150 55 2.0
37,146
 都度確認

1UファンBOX
型番 W H D 自重（kg） 税込価格 納期
LKB-785-FB 480 43.7 200 1.60
47,045
 都度確認

ファンモーター
型番
電圧V 周波数Hz 入力W 回転数rpm 最大風量m3/min 騒音dB（A） 自重（kg） 税込価格 納期
LKB-761-FM スタンダード 100 50
60		 18.0
16.0		 2700
3100		 2.50
2.90		 42
45		 0.55
4,792
 都度確認
LKB-763-FM ロースピード 50
60		 7.0
7.0		 1650
1700		 1.45
1.50		 28
28
4,792
 都度確認

クローズプレート
型番 取付ピッチ 材質 自重（g） 表面処理 税込価格 納期
LKB-771-FP 104.8×104.8 A1050　t=1.0 42 電着塗装（黒）
512
 都度確認

フィンガーガード
型番 取付ピッチ 材質 自重（g） 表面処理 税込価格 納期
LKB-781-FG 104.8×104.8 SS400　φ1.6 35 MFCr3
686
 都度確認

OAパワータップ
型番 W L D 定格 コンセント
口数		 アースタ
ーミナル		 抜止機
構		 パイロッ
トランプ		 マグネ
ット		 耐トラッキン
グキャップ付		 税込価格 納期
LKB-601-OA 44.0 241.5 25.5 125V15A 4 〇
〇 〇 〇
2,744
 都度確認
LKB-602-OA 〇 〇 〇 〇 〇
3,332
 都度確認
LKB-603-OA 360.5 6 〇 〇 〇 〇 〇
4,018
 都度確認

機器用コンセント
型番 W L D 定格 コンセント
口数		 アースタ
ーミナル		 抜止機
構		 パイロッ
トランプ		 マグネ
ット		 耐トラッキン
グキャップ付		 税込価格 納期
LKB-602-KC 44.0 241.5 25.5 125V15A 4 〇 〇 〇
〇
3,332
 都度確認
LKB-603-KC 360.5 6 〇 〇 〇
〇
4,018
 都度確認
LKB-604-KC 410.0 8 〇 〇 〇
〇
4,977
 都度確認
LKB-605-BS 413.0 6 〇 〇 〇 〇 〇
10,095
 都度確認

コンセントバー
型番 品名 税込価格 納期
LKB-630-CK 15Aコンセントバー用防塵カバー
294
 都度確認
LKB-631-CB 15Aコンセントバー
5,216
 都度確認
LKB-632-AC 15Aコンセントバー用コネクター
2,766
 都度確認
LKB-633-BS 15Aコンセントバー用15A安全ブレーカー付コネクター
6,055
 都度確認
LKB-635-MC 15Aコンセントバー用延長アダプター
4,802
 都度確認

マウント型コンセント
型番 W H D 自重（kg） 税込価格 納期
LKB-651-PM 480 44 87 0.5
6,022
 都度確認
LKB-652-PB 0.7
10,770
 都度確認
ユニットケース
型番 規格 全巾
W		 全高
H0		 全奥行
D0
W0		 本体高
H		 有効高
H1		 取付ピッチ
H2		 ハンドル
H3		 本体奥行
D		 自重
（kg）		 税込価格 納期
AR-100 JIS 480 99 384.5 463 91 71 50 60 350 5.0
12,600
 都度確認
AR-150 149 141 121 100 110 5.9
14,440
 都度確認
AR-200 199 191 171 150 160 6.7
14,440
 都度確認
AR-2U EIA 88.1 80 60 44.4 60 4.4
13,384
 都度確認
AR-3U 132.6 124.5 104.5 88.9 92.5 5.4
14,005
 都度確認
AR-4U 177 169 149 101.6 110 6.2
15,486
 都度確認
AR-5U 221.5 213.5 193.5 146.1 160 7.0
13,384
 都度確認

型番 規格 全巾
W0		 全高
H0		 全奥行
D0		 本体巾
W		 有効巾
W1		 本体高
H		 有効高
H1		 取付
ピッチ
H2		 ハン
ドル
H3		 本体
奥行
D		 自重
（kg）		 税込価格 納期
CR-100 JIS 480 99 284.2 430 400 91 71 50 70 250 3.3
10,901
 都度確認
CR-150 149 141 121 100 120 3.9
12,306
 都度確認
CR-200 199 191 171 150 170 4.4
13,819
 都度確認
CR-250 249 191 241 200 220 5.1
15,094
 都度確認

型番 規格 W0 H0 D0 W H H1 H2 D 自重（kg） 税込価格 納期
SU-150 JIS 480 149 384.5 430 140 100 110 350 2.7
8,854
 都度確認
SU-200 199 190 150 160 3.2
10,291
 都度確認
LKB　
SERIES
　オプシ
ョン
ブランクパネル
型番 規格 W H 自重（g） 表面処理 税込価格 納期
LKB-005T-HA JIS 480 49 240 5Y7/1アイボリー
1,590
 都度確認
LKB-005T-HB N-1.0ブラック
1,590
 都度確認
LKB-01UT-HA EIA 482.6 43.7 220 5Y7/1アイボリー
1,568
 都度確認
LKB-01UT-HB N-1.0ブラック
1,590
 都度確認
LKB-005H-HA JIS 480 49 180 5Y7/1アイボリー
1,634
 都度確認
LKB-01UH-HA EIA 482.6 43.7 160 5Y7/1アイボリー
1,601
 都度確認
LKB-01UH-HB N-1.0ブラック
1,601
 都度確認

放射孔付ブランクパネル
型番 規格 W W0 H H1 取付穴数N 表面処理 自重（g） 税込価格 納期
LKB-005N-HA JIS 480 465 49 センター 2 5Y7/1アイボリー 240
1,590
 都度確認
LKB-01UN-HA EIA 482.6 43.7
1,568
 都度確認
LKB-01UN-HB N-1.0ブラック 220
1,568
 都度確認

ブランクパネル
型番 規格 W W0 H H1 取付穴数N 表面処理 自重（g） 税込価格 納期
LKB-005N-EA JIS 480 465 49 センター 2 5Y7/1アイボリー 290
1,067
 都度確認
LKB-010N-EA 99 50 4 510
1,361
 都度確認
LKB-015N-EA 149 100 740
1,525
 都度確認
LKB-01UN-EA EIA 482.6 465 43.7 センター 2 270
1,045
 都度確認
LKB-01UN-EB N-1.0ブラック
1,045
 都度確認
LKB-02UN-EA 88.1 44.5 4 5Y7/1アイボリー 470
1,296
 都度確認
LKB-02UN-EB N-1.0ブラック
1,296
 都度確認
LKB-03UN-EA 132.6 89 5Y7/1アイボリー 670
1,655
 都度確認

標準パネル
型番 旧型番 規格 W W0 H a（Z） b（Y） 取付穴数N 材質 表面処理 自重（kg） 税込価格 納期
LKB-005-SP SP-50 JIS 480 465 49 - - 2 A6063ST5
　t=3.0		 ヘアーライ
ンB2アル
マイト		 0.21
1,176
 都度確認
LKB-010-SP SP-100 99 50 4 0.42
1,928
 都度確認
LKB-015-SP SP-150 149 100 0.66
2,799
 都度確認
LKB-020-SP SP-200 199 50 50 8 0.90
3,583
 都度確認
LKB-025-SP SP-250 249 100 1.06
4,334
 都度確認
LKB-030-SP SP-300 299 150 A1050P　t
=3.0		 1.36
5,086
 都度確認
LKB-035-SP SP-350 349 100 100 1.58
5,804
 都度確認
LKB-040-SP SP-400 399 150 1.78
6,534
 都度確認
LKB-01U-IP IP-1U EIA 43.7 - - 2 0.19
1,372
 都度確認
LKB-02U-IP IP-2U 88.1 44.4 4 0.33
2,026
 都度確認
LKB-03U-IP IP-3U 132.6 88.9 0.53
2,712
 都度確認
LKB-04U-IP IP-4U 177.0 101.6 0.80
3,354
 都度確認
LKB-05U-IP IP-5U 221.5 146.1 0.96
4,367
 都度確認
LKB-06U-IP IP-6U 265.9 57.2 76.2 8 1.04
5,325
 都度確認
LKB-07U-IP IP-7U 310.4 88.9 57.2 1.21
5,935
 都度確認
LKB-08U-IP IP-8U 354.8 101.6 76.2 1.40
6,861
 都度確認

黒標準パネル
型番 規格 W W0 H a（Z） b（Y） 取付穴数N 材質 表面処理 自重（kg） 税込価格 納期
LKB-005-KP JIS 480 465 49 - - 2 A6063ST5　t=3.0 ヘアーライン
B2アルマイト
　ブラック		 0.21
1,372
 都度確認
LKB-010-KP 99 50 4 0.42
2,276
 都度確認
LKB-015-KP 149 100 0.66
3,321
 都度確認
LKB-020-KP 199 50 50 8 0.90
4,302
 都度確認
LKB-025-KP 249 100 1.06
5,249
 都度確認
LKB-01U-KP EIA 43.7 - - 2 A1050P　t=3.0 0.21
1,568
 都度確認
LKB-03U-KP 132.6 88.9 4 0.66
3,060
 都度確認
LKB-04U-KP 177.0 101.6 0.90
3,790
 都度確認

絶縁板
型番 数量 備考 税込価格 納期
LKB-063B-JP 各2 黒色
8,418
 都度確認
LKB-063W-JP 白色
8,418
 都度確認
LKB-071W-JP
8,712
 都度確認
LKB-01ZW-JP 1 t=3.0×50×1000　白
2,483
 都度確認

絶縁ブッシュ
型番 備考 税込価格 納期
LKB-001W-BS 絶縁ブッシュφ34　白色
1,503
 都度確認
LKB-002B-BS 絶縁ブッシュφ36　黒色
1,503
 都度確認
LKB-002W-BS 絶縁ブッシュφ36　白色
1,503
 都度確認
LKB-10W-HW M10用ワッシャー　白色
392
 都度確認
LKB-12B-HW M12用ワッシャー　黒色
392
 都度確認

ケーブルマネージャーラックパネル
型番 W W0 H D 取付け穴 自重（kg） 税込価格 納期
LKB-01UB-CM 482.6 465 44 148 3 0.78
2,810
 都度確認
LKB-02UB-CM 88 4 1.2
4,617
 都度確認

樹脂ケーブルマネージャーラックパネル
型番 W W0 H D 取付け穴（片側） 自重（kg） 税込価格 納期
LKB-01UB-7BM 482.6 465 44 63 3 0.31
2,178
 都度確認
LKB-01UB-10BM 98 0.4
2,276
 都度確認

樹脂ケーブルマネージャーリングカバー付ラックパネル
型番 W W0 H D 取付け穴（片側） 自重（kg） 税込価格 納期
LKB-01UB-7BK 482.6 465 44 66 3 0.37
2,668
 都度確認
LKB-01UB-10BK 101 0.46
2,755
 都度確認
SCR　
SERIES
固定レール
型番 適合ラック L L1 L2 自重（kg） 税込価格 納期
SCR-103-R SCR-70
SCR-100		 290 220 200 1.25
1,982
 都度確認
